Dans l’univers des systèmes de contrôle d’accès, la ventouse électromagnétique se présente comme un composant technique incontournable. Utilisée pour sécuriser les portes, cette solution repose sur une force magnétique intense générée par un électroaimant, généralement alimenté en courant électrique de 12V ou 24V.
Ce courant produit un champ magnétique attracteur qui maintient fermement une plaque métallique fixée sur la porte, assurant ainsi un verrouillage fiable et durable.

En tant qu’intégrateur expert en solutions de sécurité électronique, la clé
d’une protection efficace pour vos clients réside dans une connaissance pointue : mécanismes, variantes, atouts, limites et meilleures pratiques d’installation, rien ne doit vous échapper
Maîtriser la sécurité, c’est d’abord bien choisir son système de fermeture électrique. Opter pour la bonne ventouse électromagnétique permet de garantir la sécurité de vos accès grâce à des dispositifs performants et adaptés aux exigences de sécurité les plus strictes .

Qu’est-ce qu’une ventouse électromagnétique ?

La ventouse électromagnétique est un système de verrouillage qui utilise le principe de l’électromagnétisme, couramment employé pour maintenir des portes fermées.

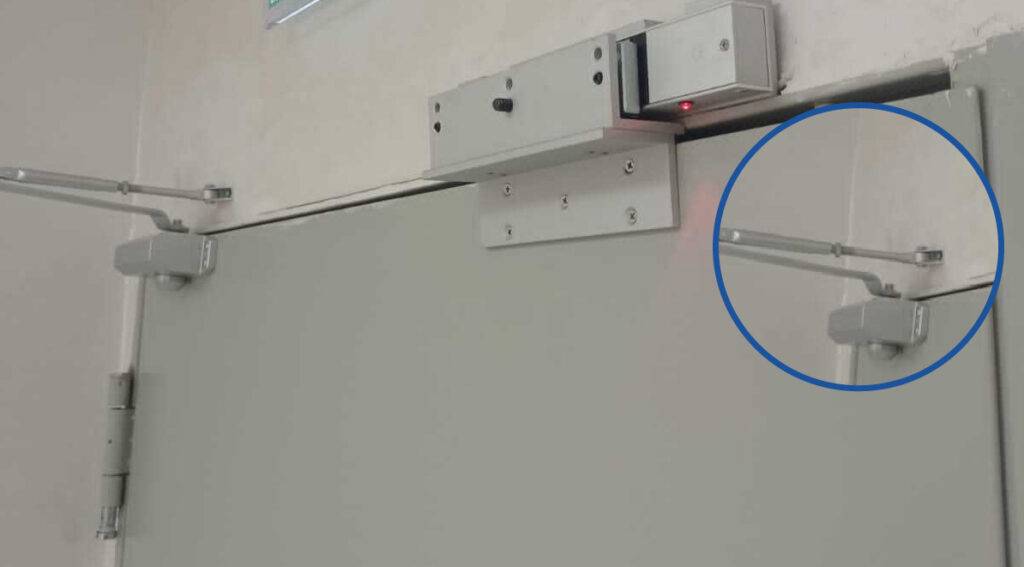

Bon à savoir : L’électroaimant est fixé en applique sur l’huisserie, tandis qu’une plaque métallique, souvent en acier doux, est positionnée sur le battant de la porte. Dès que l’électroaimant est alimenté en courant électrique, il génère un champ magnétique puissant qui attire fermement la plaque, verrouillant ainsi la porte sans nécessiter de pièces mécaniques mobiles, ce qui permet de garantir une grande longévité du système.

Comment fonctionne une ventouse électromagnétique ?

Au cœur du dispositif se trouve une bobine enroulée autour d’un noyau ferromagnétique, qui produit un champ magnétique lorsqu’elle est alimentée en courant. Cette attraction agit comme un verrouillage invisible – ce dispositif maintient la porte close grâce à l’attraction magnétique entre une plaque métallique et un électroaimant alimenté. Dès que le courant est interrompu, l’attraction magnétique s’évanouit, libérant ainsi l’accès.

Bon à savoir : Le bon fonctionnement de la ventouse électromagnétique repose sur 3 éléments à maîtriser sur terrain :
• L’intensité du courant électrique, mesurée en Newtons, affecte la force de verrouillage : plus elle est forte, mieux la porte est fermée
• Il faut que la ventouse et la contre-plaque soient bien placées l’une par rapport à l’autre avec une précision de un millimètre pour garantir une bonne force magnétique.
• Une source d’électricité régulière est essentielle ; si le courant s’arrête, le verrou s’ouvre tout seul, ce qui assure la sécurité en cas d’urgence, selon les règles de sécurité incendie.

Catégorisation techniques des ventouses électromagnétiques

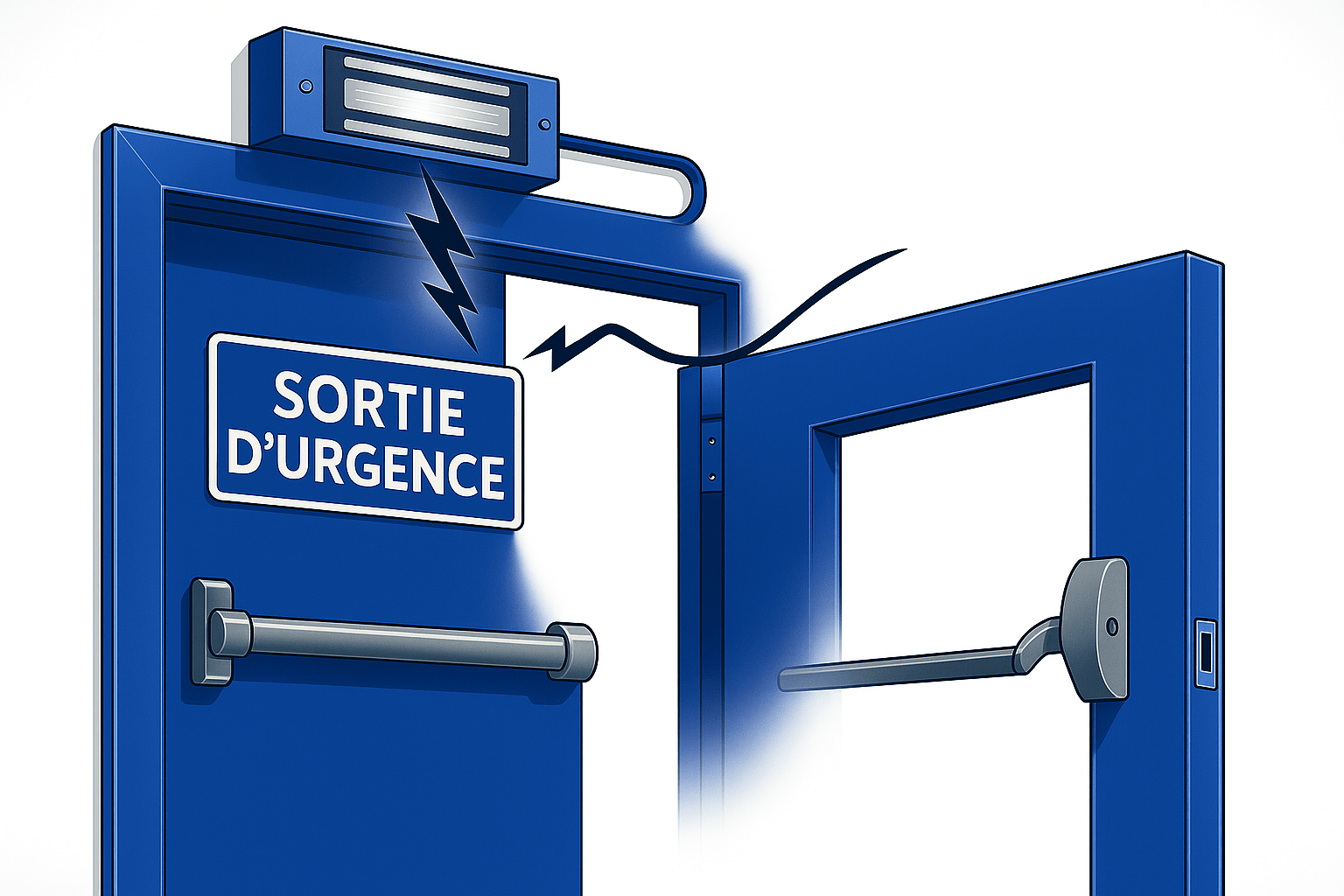

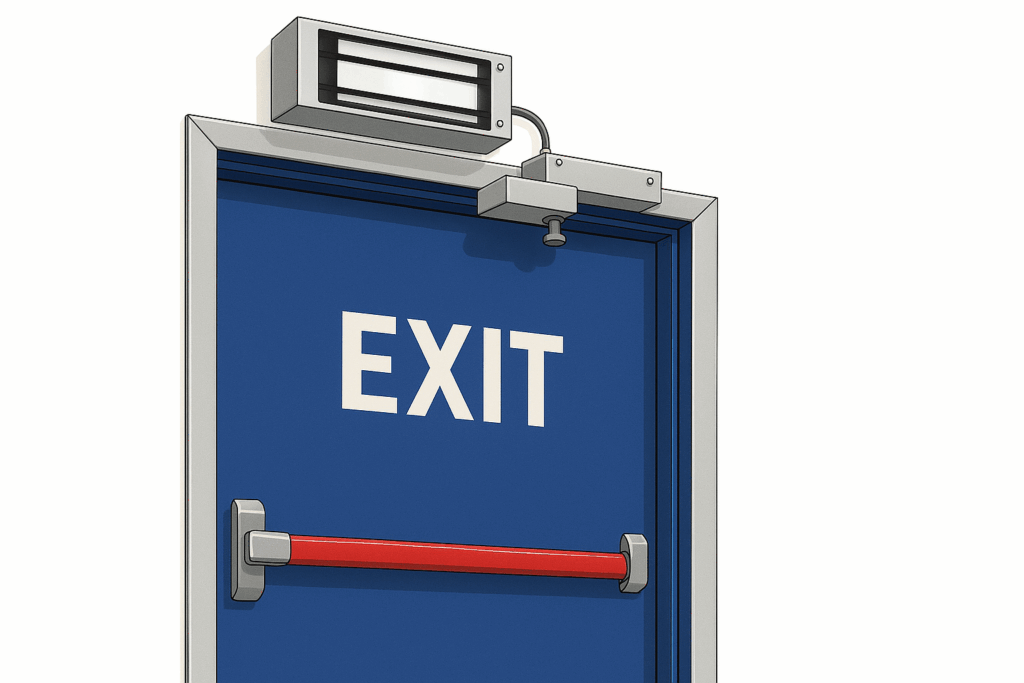

• Ventouses à rupture de courant (fail safe)
Cette configuration maintient la porte verrouillée tant que la ventouse reçoit du courant. En l’absence d’alimentation, la porte s’ouvre automatiquement, principe fondamental pour les issues de secours où un blocage serait inacceptable.
Ce système est imposé dans les ERP et bâtiments soumis à des réglementations strictes incendie.

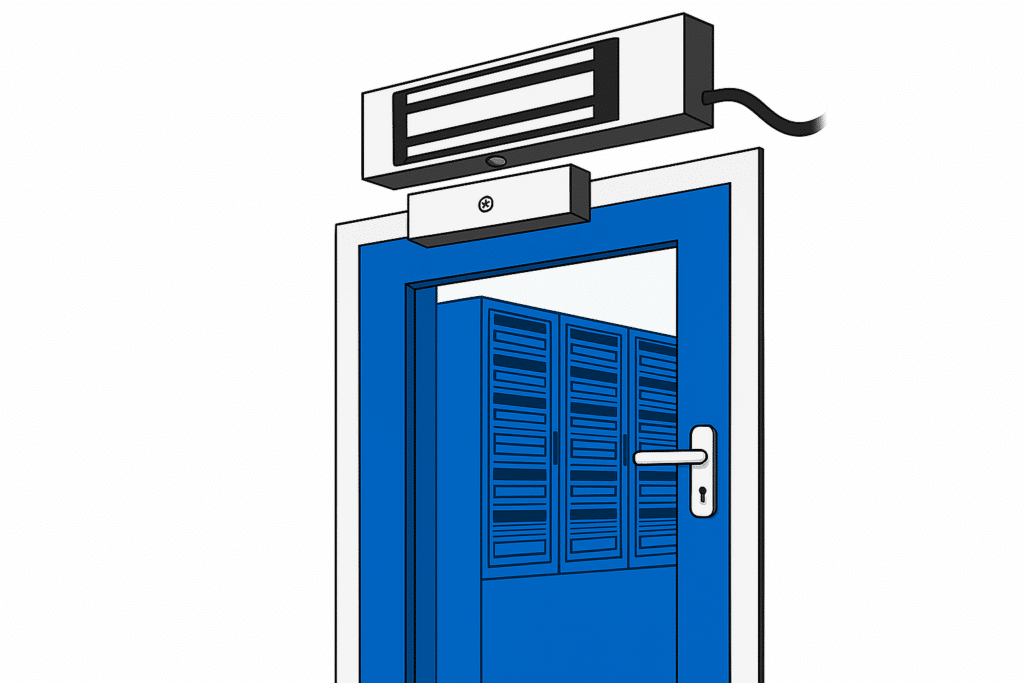

• Ventouses à émission de courant (fail secure)
Ici, la ventouse est verrouillée par défaut sans alimentation et nécessite un courant pour s’ouvrir. Ce type est réservé aux acc
ès très sécurisés (salles serveurs, zones sensibles, etc.), limitant l’ouverture à un contrôle strict via le système de contrôle d’accès.

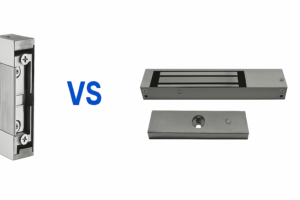

Ventouse électromagnétique vs gâche électrique

Dans le monde du contrôle d’accès, confondre ventouse électromagnétique et gâche électrique, c’est comme confondre un cadenas magnétique et une serrure mécanique pilotée à distance.
La ventouse électromagnétique fonctionne par attraction magnétique entre un aimant et une plaque : elle maintient la porte fermée tant qu’elle est alimentée (fail safe) ou à l’inverse verrouillée par défaut sans
 alimentation (fail secure).
La gâche électrique  agit sur le pêne mécanique de la serrure et ne s’ouvre qu’à la commande, ce qui en fait un dispositif plus traditionnel mais tout aussi stratégique.

Les deux ont le même but — contrôler l’accès — mais leurs logiques de fonctionnement et leurs scénarios d’usage sont radicalement différents

Protocole de mise en marche d’une ventouse électromagnétique

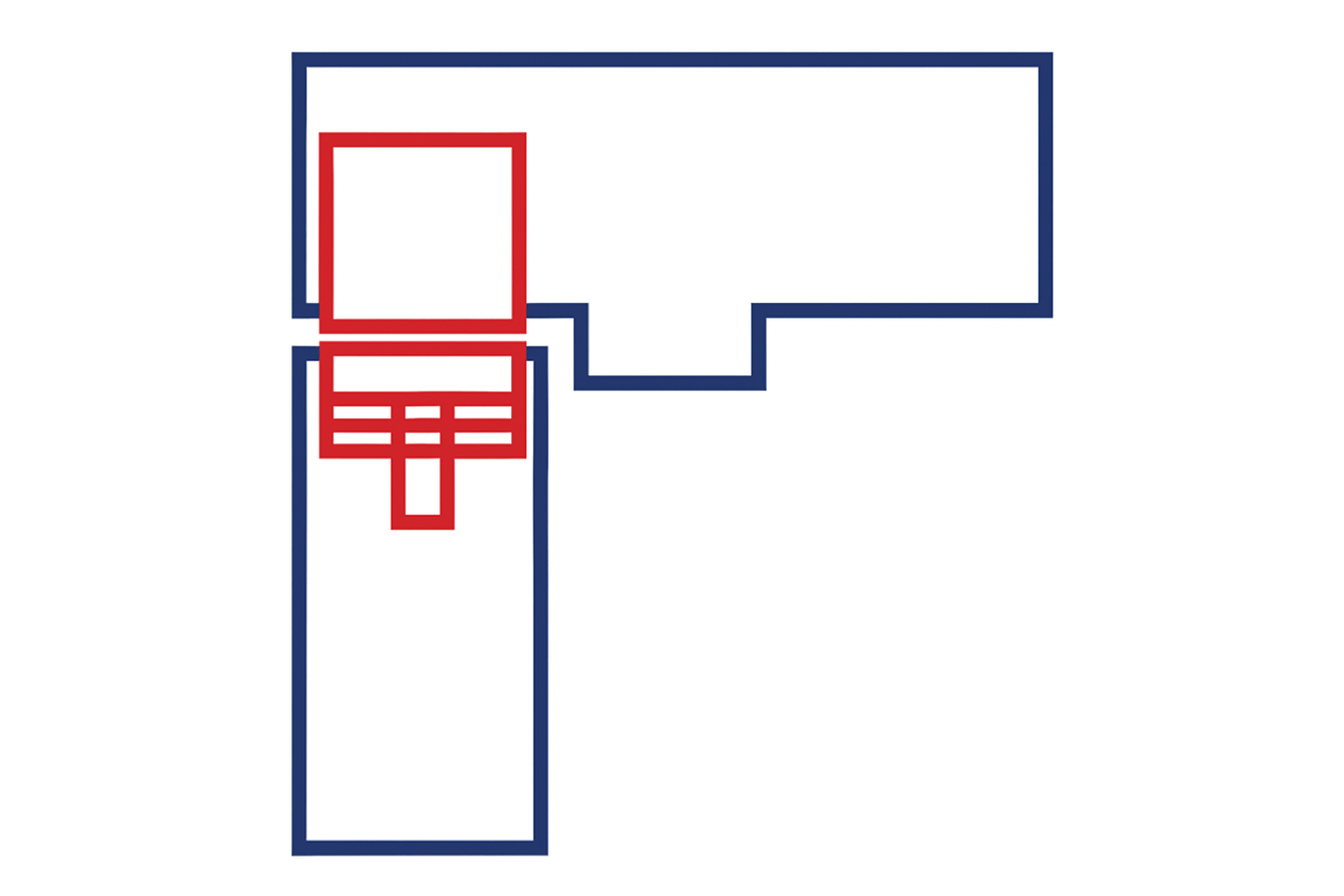

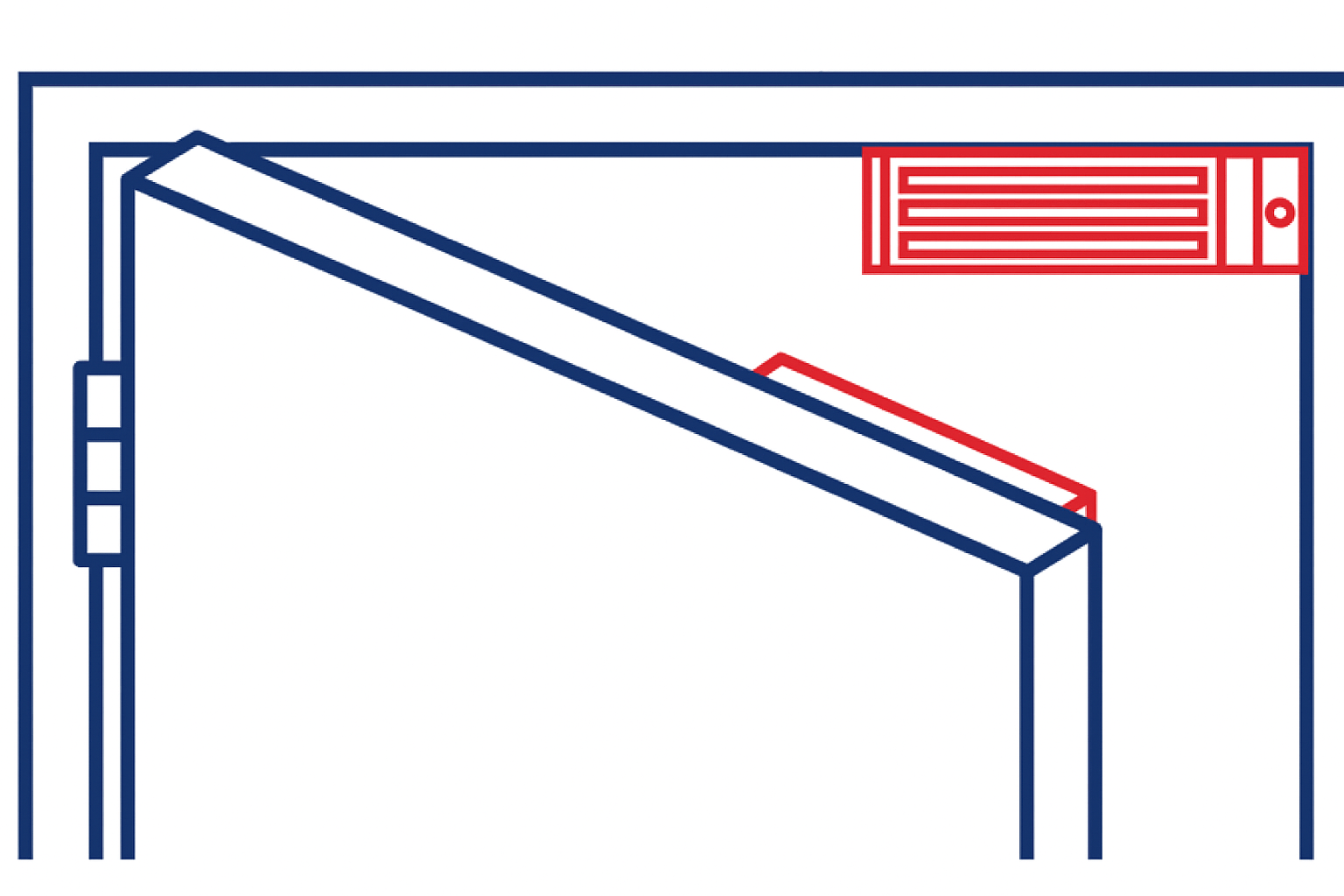

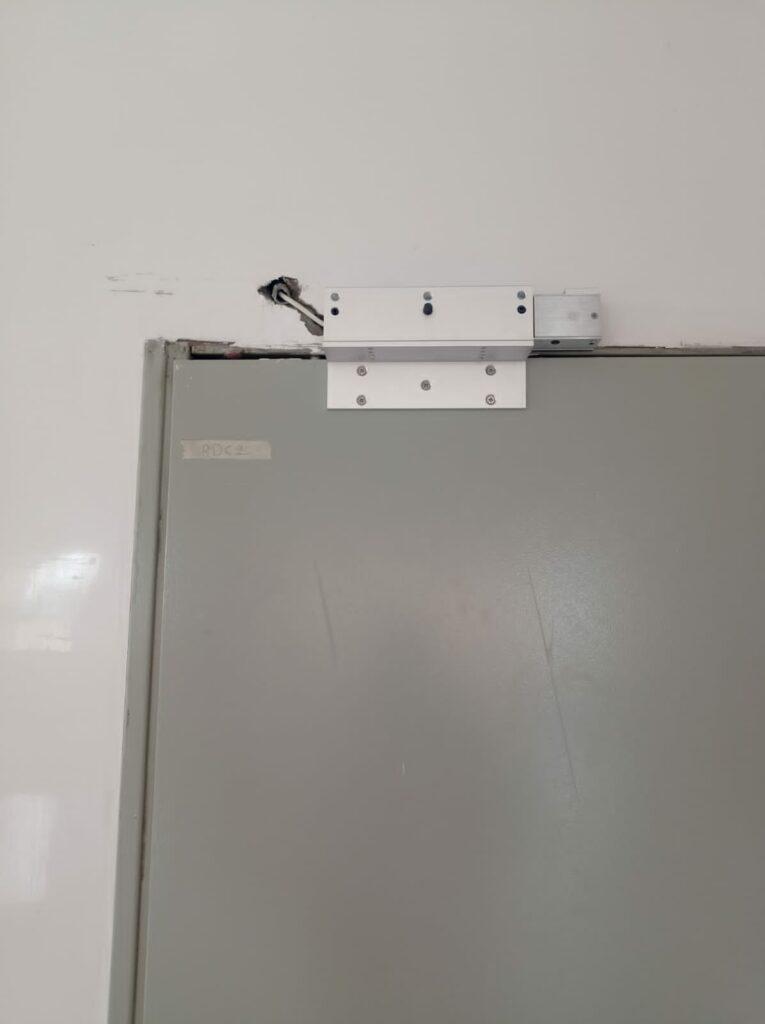

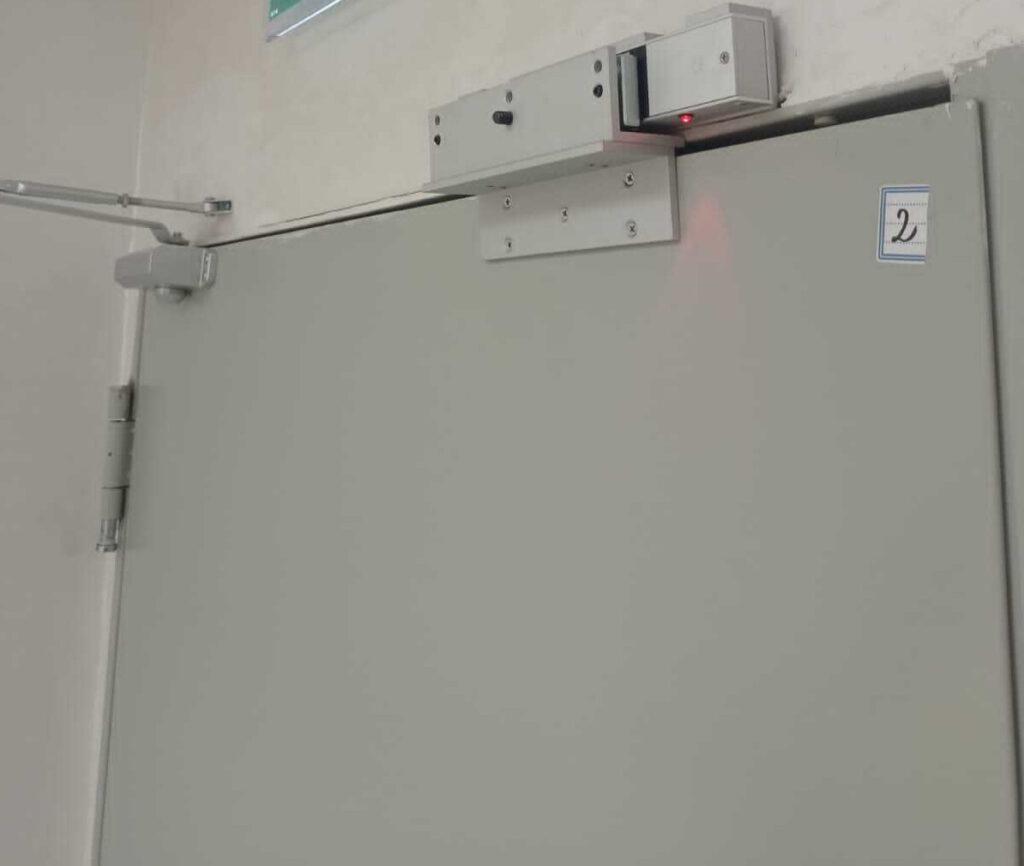

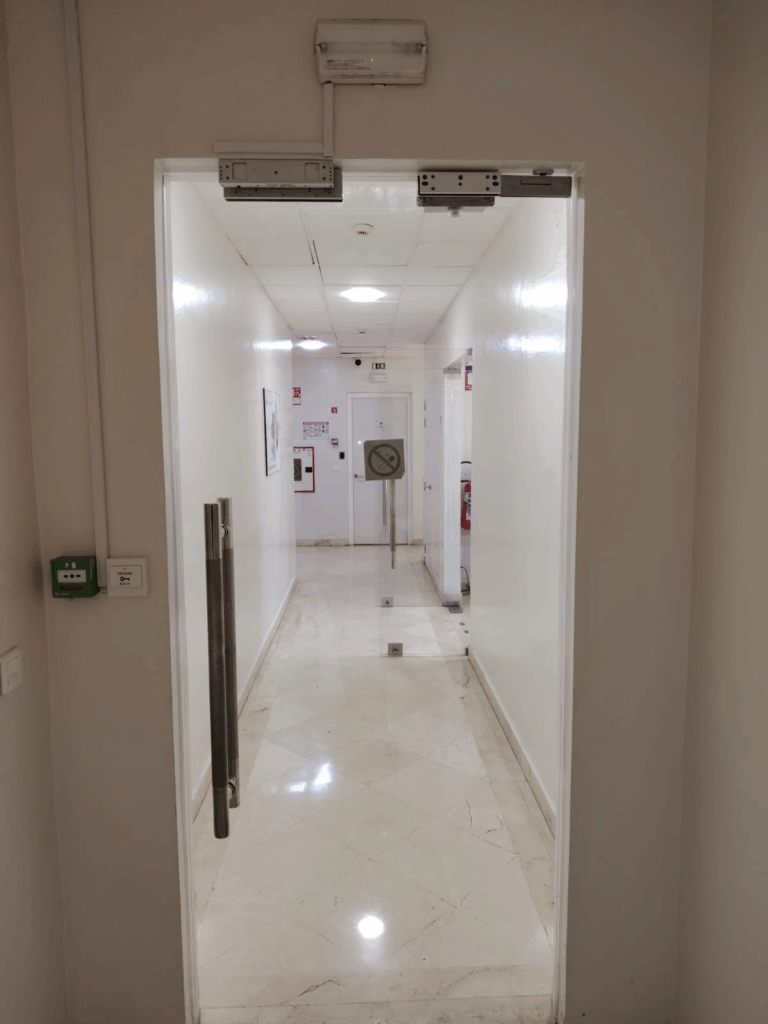

Préparation de l’emplacement : Placer la ventouse électromagnétique sur le haut du cadre de la porte et la contre-plaque sur la porte elle-même. Il faut s’assurer que tout est bien aligné pour que la force magnétique soit efficace
Étapes mécaniques : Faire des trous dans les supports avec soin, mettre une rondelle en caoutchouc et une rondelle en métal à l’arrière de la contre-plaque pour réduire les contraintes et éviter l’usure rapide.
Pour le raccordement électrique : utiliser un câble sécurisé 12V ou 24V DC et placer-le dans une goulotte pour le protéger. Une alimentation stable est primordiale pour prévenir les pannes.
Tests et validation : Après avoir monté, vérifier la force d’adhérence avec un testeur et contrôler que la porte s’ouvre en coupant l’alimentation.

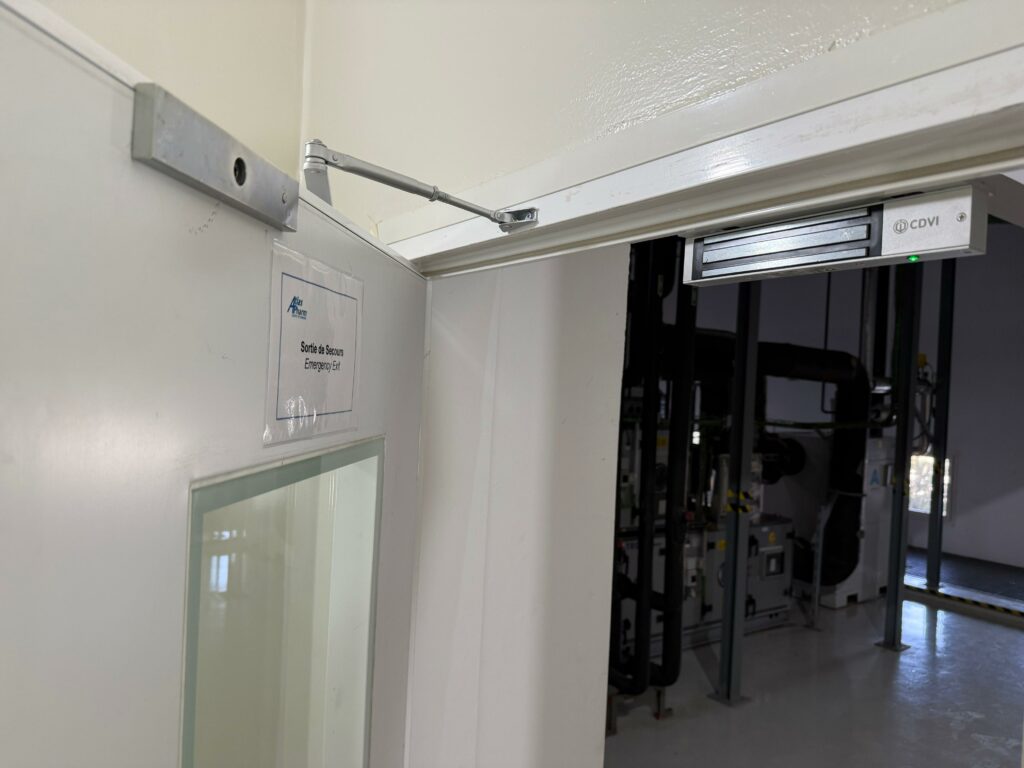

La ventouse électromagnétique c’est bien plus qu’un simple accessoire ! C’est un must-have pour tout système de contrôle d’accès qui se respecte. Que ce soit une ventouse électromagnétique de porte, un modèle de 300 kg adapté aux endroits très fréquentés, ou une ventouse électromagnétique pour une porte coupe-feu, il est primordial de concevoir chaque installation en tenant compte des particularités du lieu.
Pour les milieux en plein air, la ventouse électromagnétique extérieure ou la ventouse magnétique de porte d’entrée assurent une solidité à toute épreuve et une résistance aux caprices de la météo.
Dans certaines situations, une ventouse électromagnétique pour garder la porte ouverte ou une ventouse électromagnétique pour le portillon se révèle être le top du top pour allier sécurité et fluidité des allées et venues.
peu importe la disposition, il est recommandé que la pose soit de qualité et conforme aux normes. Notre savoir-faire d’intégrateur nous assure des installations solides, qui durent dans le temps et qui sont totalement adaptées et répondant aux normes techniques les plus exigeantes.
